發卡電機激光焊接模組

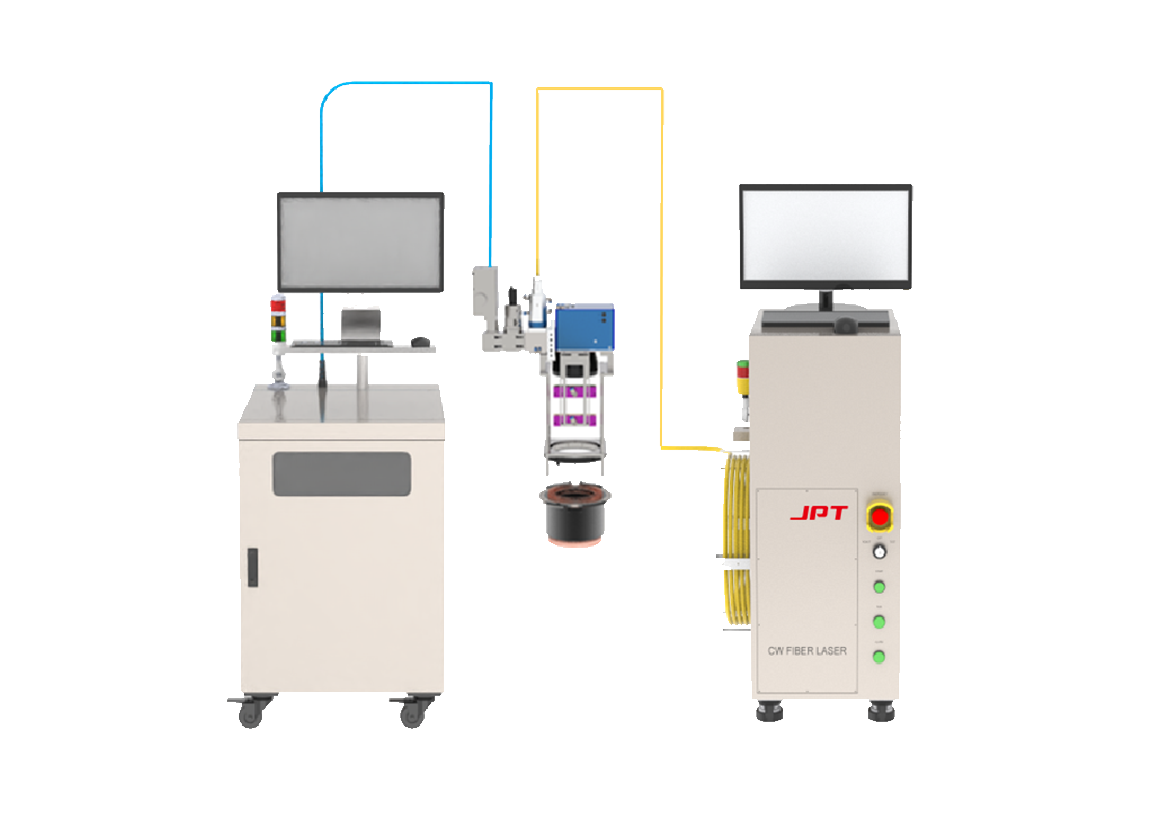

OCT&Vision 發卡電機激光焊接系統，專為新能源汽車驅動電機核心部件發卡式定子繞組的高精度、高質量激光焊接而生。核心模塊高度集成 OCT 與 Vision 兩大核心檢測技術，協同實現對焊接過程的全方位閉環監控與智能反饋控制。搭配環形 + 高斯光斑光纖激光器和大幅面振鏡聯動，實現精密、高效焊接，是提升發卡電機生產良率、效率與智能化水平的關鍵利器。
vs
加入對比
- 發卡電機激光焊接模組
-
產品優勢
-
產品參數
-
應用解決方案
產品優勢
-
高速焊接效率優異
搭載大幅面振鏡聯動系統，大幅提升焊接速度與整體加工效率，焊接速度“飛”起來。
-
智能視覺引導定位
支持開放式視覺編程與識別系統，精準識別多種工件類型及缺陷，定位更快速
-
熔深實時可視化監控
內置模塊化OCT系統，實時檢測焊接熔深，確保焊接質量穩定可控，做到“心中有數”。
-
設備兼容性強
適應不同焊接速度與夾具要求，靈活滿足各類發卡電機焊接應用場景。
產品參數
系列型號
-
發卡電機激光焊接模組
vs
-
激光器類型
-
激光波長
-
輸出功率
-
光纖芯徑
-
鎧纜長度
-
場鏡焦距
-
振鏡幅面
-
相機分辨率
-
相機類型
-
鏡頭焦距
-
鏡頭視野
-
鏡頭精度
-
中心波長
-
掃描頻率
-
軸向精度
-
橫向精度
-
最大深度
-
發卡電機激光焊接模組
-
激光器類型杰普特 AOB激光器
-
激光波長1080nm
-
輸出功率芯: 2000W，環: 4000W
-
光纖芯徑芯：14μm，環：100μm
-
鎧纜長度8 m
-
場鏡焦距420 mm
-
振鏡幅面200 mm × 200 mm
-
相機分辨率2448 × 2048
-
相機類型CMOS，全局快門
-
鏡頭焦距60 mm
-
鏡頭視野59 mm × 49 mm
-
鏡頭精度0.02 mm/pixel
-
中心波長830 nm
-
掃描頻率80 / 150 / 250 Hz
-
軸向精度20 μm
-
橫向精度25 μm
-
最大深度12 mm
-
